12路4编组调音台

品牌型号：SOUNDZONE  SWT-1204Y

◆信号输入：12输入通道。Zui多6个话筒 / 12个线路输入 (4个单声道 + 4个立体声)，4个INSERT输入、4个XLR+6.35复合两用话筒/线路平衡输入，2路XLR 话筒平衡输入，4个6.35输入，2组RCA立体声莲花线路输入，2路US B输入，1路无线蓝牙输入；

◆信号输出：2路L、R TRS平衡输出+2路L、 R  XLR平衡输出共用1路推子调节音量，4路6.35编组平衡输出，4路独立推子调节音量 + 4路6.35 AUX 辅助(包括FX)平衡输出，独立音量旋钮调节+ 1路XLR  SUB低通滤波输出，可调范围80HZ-120HZ，独立音量旋钮调节+ 2路6.35推子前折返，1个音量旋钮调节+2路RCA莲花+1路6.35耳机监听平衡输出，独立音量旋钮调节+1衰减后辅助，1衰减后效果；

◆高品质、低噪音的前置放大，1-4通道4段美式均衡，5-12通道3段美式均衡，高频基础频率12KHZ±15DB，中频基础频率120HZ-4KHZ±15DB，低频基础频率80HZ±15DB；

◆输入通道有ST、G1-2、G3-4、MUTE静音、SOLO独奏前置衰减器监听开关，4AUX输送，PEAK信号过载失真LED监控灯&低截滤波、PRE、PAN/BAL声像定位、SIG信号指示灯、FX效果

◆6路话筒独立+48V幻象供电开关，配有低截滤波和阶段；

◆每个通道配有AUX1-2/AUX3-4配有PRE可切换开关

◆具有SUB1-2，SUB3-4，MAIN L-R和中心信号分配开关

◆内嵌式调音台控制软件，带高品质US B声卡，能连接电脑进行数字音乐播放和录音，大LED显示屏，录制SUB1-2或主要输出然后播放到CH11-12系统总线；

◆可通过产品自带蓝牙播放模块，能连接手机、PC等带蓝牙发送的设备进行音乐无线播放；

◆24-bit A/D及D/A转换 ，199种24Bit DSP数字效果器，3位大LED数码显示；

◆9段主控立体声均衡，63HZ-16KHZ±12DB可调，

◆LAMP(12V0.5W)照明灯，金属机身，11级LED电平指示

◆外接立体声效果输入与内部效果

◆100MM高精度对数式衰减推子，包含机柜安装套件， 可以上机架安装；

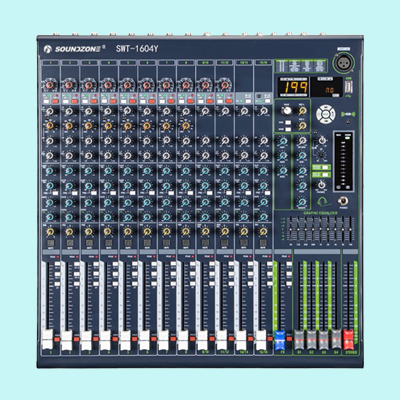

16路4编组调音台

品牌型号：SOUNDZONE  SWT-1604Y

◆信号输入：16通道输入。ZUI多10个话筒 / 16个线路输入 (8个单声道 + 4个立体声)，8个INSERT输入、8个XLR+6.35复合两用话筒/线路平衡输入，2路XLR 话筒平衡输入，8个6.35输入，2组RCA立体声莲花线路输入，2路US B输入，1路无线蓝牙输入；

◆信号输出：2路L、R TRS平衡输出+2路L、 R  XLR平衡输出共用1路推子调节音量，4路6.35编组平衡输出，4路独立推子调节音量 + 4路6.35 AUX 辅助(包括FX)平衡输出，独立音量旋钮调节+ 1路XLR  SUB低通滤波输出，可调范围80HZ-120HZ，独立音量旋钮调节+ 2路6.35推子前折返，1个音量旋钮调节+2路RCA莲花+1路6.35耳机监听平衡输出，独立音量旋钮调节+1衰减后辅助，1衰减后效果；

◆高品质、低噪音的前置放大，1-8通道4段美式均衡，9-16通道3段美式均衡，高频基础频率12KHZ±15DB，中频基础频率120HZ-4KHZ±15DB，低频基础频率80HZ±15DB；

◆输入通道有ST、G1-2、G3-4、MUTE静音、SOLO独奏前置衰减器监听开关，4AUX输送，PEAK信号过载失真LED监控灯&低截滤波、PRE、PAN/BAL声像定位、SIG信号指示灯、FX效果

◆ 10路话筒独立+48V幻象供电开关，配有低截滤波和阶段；

◆每个通道配有AUX1-2/AUX3-4配有PRE可切换开关

◆具有SU B1-2，SUB3-4，MAIN L-R和中心信号分配开关

◆带高品质US B声卡，能连接电脑进行数字音乐播放和录音，大LED显示屏，录制SUB1-2或主要输出然后播放到CH15-16系统总线；

◆可通过产品自带蓝牙播放模块，能连接手机、PC等带蓝牙发送的设备进行音乐无线播放；

◆24-bit A/D及D/A转换 ，199种24Bit DSP数字效果器，3位大LED数码显示；

◆9段主控立体声均衡，63HZ-16KHZ±12DB可调，

◆LAMP(12V0.5W)照明灯，金属机身，11级LED电平指示

◆外接立体声效果输入与内部效果

◆100MM高精度对数式衰减推子，包含机柜安装套件， 可以上机架安装；

技术参数：

频率特性(ST OUT)：20hz-20khz+1db、-3db@+4dbu、600Ω(在Zui小电平时带增益控制）；

总谐波失真(ST OUT）：0.1%(thd+n)+14dbu、20hz-20kz、600Ω(在Zui大电平时带增益控制)；

嗡嗡声和噪音1： -128 dBu等效输入噪音(通道1至8）；

 -100 dBu残留输出噪音(ST OUT)；

88dbu(92db s/n）名义电平时的ST、 GROUP主衰减器，通道发送开关设定为关；

81dBu(85d s/n)名义电平时的AUX、 EFFECT主控制，Zui小电平时的通道混合器

控制；

64dBu(68dB s/n)名义电平时的ST、 GROUP主衰减器和一个通道衰减器。(通道1至8）

Zui大电压增益2：

60 dB CH MIC INPUT - CH INSERT OUT

84 dB CH MIC INPUT - GROUP OUT/ST OUT (CH E ST)

94 dB CH MIC INPUT - ST OUT (GROUP E ST)

62.2 dB CH MIC INPUT - REC OUT(CH E ST)

76 dB CH MIC INPUT -AUX SEND(PRE)

86 dB CH MIC INPUT - AUX SEND(POST)/EFFECT SEND

58 dB CH LINE INPUT - GROUP OUT/ST OUT (CH E ST)

84 dB ST CH MIC INPUT - GROUP OUT/ST OUT(CH E ST)

58 dB ST CH LINE INPUT - GROUP OUT/ST OUT(ST EST)

47 dB ST CH LINE INPUT - AUX SEND (PRE)

57 dB ST CH LINE INPUT - AUX SEND(POST)/EFFECT SEND

34 dB ST CH INPUT - GROUP OUT/ST OUT(ST 至ST)

16 dB AUX RETURN - ST OUT

9 dB AUX RETURN - AUX SEND

27.8 dB 2TR INPUT - ST OUT

单声/立体声输入增益控制：55 dB 可变

单声/立体声高通过滤器：80 Hz 12 dB/八通

串音 (1 kHz)：-70 dB，在各输入通道之间；-70dB，在输入/ 输出通道(CH INPUT) 之间

单声输入通道均衡化：+ 15 dB，LF: 80 Hz、HI: 12 kHz、MF:120Hz-4k

立体声输入通道均衡化：+ 15 dB，HIGH(高）12khz斜坡，HI-MID（高-中）3kHZ 峰值，

LO-MID（低-中）800 Hz峰值，LOW(低）80Hz斜坡;

图形均衡器:九频段 (63、125、250、500、1k、2k、4k、8K、16k）,Zui大变化幅度士 12 dB;

内部数码效果:199种程序、参数控制

单声/立体声输入峰值指示灯:在各通道：当后置EQ信号（在ST声道，当后置EQ信号或后置麦克风放大器信号）进入截止电平值3dB的范围内时，红色指示灯亮灯；

电平计:两个12 点LED指示计[立体声(L、R],峰值点：红色指示灯,+5、+3、+1和0点：黄 色指示灯,-1、-3、-5、-7、-10、-15、-20:绿色指示灯；

电源：220V AC60HZ

功率消耗：51W
