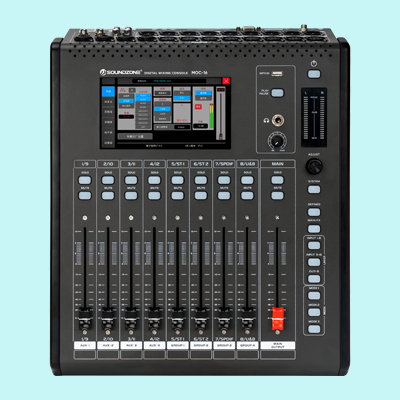

本产品是一款全功能小型数字调音台，具有体积小、显示直观、操作简

便的优势。产品采用第四代浮点SHARC处理器，24BIT/192KHz AD/DA，

内置回声、混响效果器，带混音、延时、GEQ等功能。本产品配备了一个7寸

高清触摸屏和9个100mm电动推子，操控快速直观。

特性：

◆ 12路单声道话筒/线路通道

◆ 2路立体声线路通道

◆ 1路SPIDFI输入/输出通道

◆ 1路AES/EBU输出通道

◆ 6路可自定义分配的XLR输出端口

◆ 9条混音母线（

4条AUX总线，4条GROUP总线，1条MAIN总线）

◆ 2条FX总线（效果发送总线）

◆ 1个31段GEQ（图示均衡）

◆ 1个耳机监听输出端口

◆ 1个USB口，支持U盘音乐播放

◆ 1个7寸1024x600的触摸屏

◆ 9个100mm行程的电动推子

◆ 3个快捷模式调用键

◆ 1个RS232口，支持中控控制

◆ 支持蓝牙/USB播放、场景保存与调用

技术参数：

输入 麦克风或LINE输入 12个输入（平衡输入）

 连接器 12个卡侬包含4个C0MB0卡侬

 输入阻抗 3kQ

 频响 20Hz-20kHz(+/-0.5dB)

 最大输入电平 +15dBu(平衡输入)

 总谐波失真 <0.01%@1KdBu

 幻象电源 +48V(CH-1 to CH-12)

 S/N信噪比 -108dBA加权

 相位 标准/反相

 延时 0to200毫秒

EQ 4段参量均衡 频率：20Hz-20kHz-20dB/+12dB

  Q=0.404to28.852

  Low,LowMid,High Mid,High

  功能：Bypass/Flat

压限器 噪声门 阈值=-120dBto-20dB

 压限器 阈值=-12dBto+24dB

  启动时间：3-100毫秒

  释放时间：2x,4x,6x,8x,16x,32x

  压缩比例：1.0to128

XLR输出 XLR输出（平衡式） 8自定义XLR输出

  L/R+4单总线+4立体声总线

 总谐波失真 0.005%(20Hz-20kHz)<0.01%@1K

 频响 20Hz-20kHz(+/-0.5dB)

 最大输出电平 +15dBu

 输出阻抗 <100Q

耳机 耳机输出 TRS Jack直插

 耳机输出阻抗 <50Q

 最大输出电平 +20 dBu

数字1/O 数字1/0 蓝牙，AES/EBU、

  USB立体播放

 USB格式 3.0

  -80dB

  最大支持24Bit/192KHz

  40位浮点处理器

 效果器 1个混响.2个回声，2个31段GEQ

 显示器 7.1”触摸屏1024×768分辨率

 推杆电位器 9个100mm行程电动推杆电位器

硬件 电源 24VDC(AC90-240V50/60Hz)

 消耗功率 50W

 产品尺寸 (DxWxH)350x420x110mm

 重量 净重：4.8kg毛重：7.0kg

 随附配件 适配器、电源线
