分布式可视化统一管理系统

解决方案

一、项目概述

1.1 项目背景

目前，我国正处于经济和社会的转型期，针对大型小区、楼宇、会议中心、电力、政府体系等超高清视频互联互通的需求不断增加。规避视频传输过程中形成的图像质量的衰减，以及针对全局化的管理应用变成了目前大型项目中不可避免的重要难题。

为保障使用部门在应对和处置自然灾害、事故灾难、公共卫生、社会安全等突发公共事件的过程中，避免出现指挥分散、甚至条块分割、各自为政的现象，整合各种应急救援力量及政府服务资源和信息，权威地进行指挥和调度，实现多部门、多警种、多层次、跨地域的统一指挥、联合行动，及时、有序、高效地开展紧急救援或抢险救灾行动，从而提高使用部门及时预防和处置突发公共事件的能力，最大限度的控制和减少各类突发事件造成的损失。因此需要建设联合多套系统可以统一管控使用的综合管理系统，支撑整体应急指挥平台的使用。

1.2 需求分析

1.2.1 互联互通

综合性建设项目中，音视频源均分布在不同的区域或者楼层中，大量音视频信号的互联互通造成极大的困难。建设过程中，需要采用多台硬件设备以及光纤长传设备进行配合，实现多方信号的互相交互。项目的建设复杂性伴随信号接入数量的增加以几何级不断递增，对于建设互联互通提出了新的挑战。

1.2.2 提升运维效率

由于专业音视频系统众多，传统方式一般由专门运维团队或者运维部门负责系统的运行，不同系统之间也需要具备不同知识结构的专业人员进行维护，导致指挥控制中心整体的维护效率低，成本高。当出现问题时，由于各系统之间相互作用，导致故障排查困难、应急性差、运维效率较低。

1.2.3 简化使用

整体管控中心由多个系统组成。各系统之间分别有各自的功能界面，用户需要同时对多界面和功能进行操作。而同时使用多系统多界面导致使用非常复杂，最终使用者一般是由多人组成的专业团队，通过复杂的培训长期的应用才能掌握全部子系统的使用方法。非专业者则完全无法在短时间内掌握使用方法，也难以随需要实时变更应用场景，造成用户的体验较差。

1.2.4 集中管控

音视频系统能否更高效的为用户提供服务，取决于其是否具备系统资源的合理调度能力。系统可否进行自动化的管理；运维保障体系的是否完善，都将影响应急指挥系统管控效率。一套指挥调度系统如果具备高可用性，就必须通过集中管理平台实现全系统的互联、互通、互控，以满足更为高效指挥调度的需求。

1.2.5 可视化应用

全新的音视频系统存在两个明显的特征：一是数据类型更为多样，尤其是媒体类数据占有大量比重；二是包含了集中通讯控制和集中显示控制两个功能，新建设的协作管控系统必须是可视化调度、可视化指挥、可视化管控、可视化运维的可视化协作平台。

1.3 建设内容

本方案的主要设备介绍如下所示：

1) DMIS节点化综合管理中心：包含DMIS综合管控中心、通过网络实现DMIS综合控制管理。针对视频、音频、环境可以统一管控，实现分布式的系统接入管理。针对多人、多设备操作，可以通过一套完整的DMIS节点化综合管理中心将网络中所含设备进行统一管控、权限分管。从而实现一套系统实现全局统一管控。

2) 视频控制模块：包含视频拼接器或者混合矩阵等常规视频控制设备。设备支持常规输入输出卡，支持编解码信号输入，可以实现监控安防的常规对接。支持针对分布式系统的接入和显示，针对屏幕可以采用HDBaseT长传系统，简化布线问题，实现远距离传输。

3) H.264分布式模块：包含H.264分布式节点（输入）、H.264分布式节点（输出）、拼接器H.264解码卡（输出）以及交换机。通过H.264分布式的独立交换局域网络可以支持分布式信号节点输入，支持远程KVM坐席管理，实现人机分离，OSD切换，权限管控。

4) 音频控制模块：包含功放、音频输入设备、音频输出设备等。常规音频控制采用调音台等方式进行操作，实际操作难度较高。针对音频控制系统的易用性，本系统提供综合管控的音频处理器实现全局的控制和管理，从而可以实现图形化界面控制以及状态实时反馈。简化整体音频系统的操作难度。

5) 环境控制模块：包含环境控制主机、电源控制器、调光模块等环控整合系统，实现针对环境的综合管理和控制。采用常规的组件化可控系统的搭配，实现对于环境的控制和管理，纳入可视化管理统一界面，实现多样化的管理模式。支持对于新风、空调、灯光、窗帘、电气等系统的全局把握。

1.4 建设目标

通过本项目的建设，实现音视频的互联互通，在大楼不同楼层或者小区各区域会议中心实现所有视频的共享。并且利用网络传输的便利性，实现针对所有视频、音频以及控制信号流向的控制，从而实现简单操作，全局控制。

建设目标主要有以下三点：

ü 联：打通各系统之间的联接，做到全系统的管理和控制；

ü 视：通过多维度的可视化应用实现系统的可用性和可靠性。例如：操作可视、视频源可视、显示界面可视、系统状态可视；

ü 灵：让用户能够灵活使用，界面简洁，操作简易，智能处理，避免不必要的流程。

二、方案设计

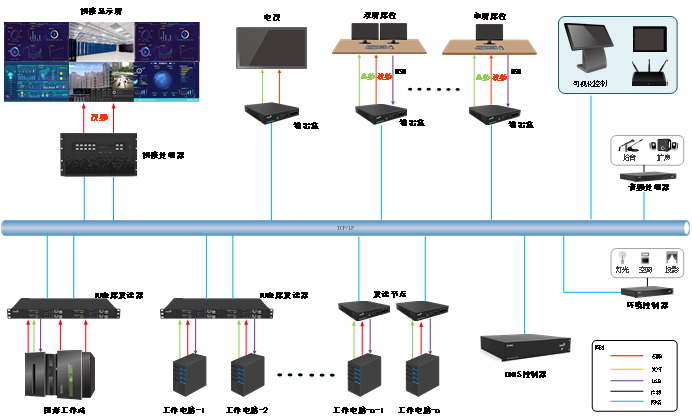

本方案配置了视频控制系统、音频控制系统、环境控制系统以及H.264分布式系统。通过视频处理器（拼接处理器或者混合矩阵）、H.264分布式系统、音频处理器以及环境控制处理器进行统一的控制管理视频、音频和环境。本方案建设一套DMIS集中管控服务器，实现针对视频、音频以及环境的集中统一管控和使用。

由于本项目设计了有多套综合信息化业务系统，所以业务系统变得信息量巨大，针对不同业务设备的实现和控制将会变成综合系统的挑战。所以本方案是提供一套整体DMIS节点化控制系统，将所有可控的视频、音频、环境设备进行综合管理。简化操作模式，提高整体系统的利用率。

DMIS节点化控制系统是整合所有业务系统中不同的硬件设备，减少用户的操作学习时间，提高整体业务操作的控制水准。为用户提供整体系统设备的操作支撑。
